سنسور مپ ۳ بار و ۴ بار چیست؟ راهنمای انتخاب و کالیبراسیون

سنسور مپ (MAP) چیست و نقشه راه مدیریت سوخت در موتورهای توربو

سنسور فشار مطلق منیفولد (Manifold Absolute Pressure یا MAP Sensor) یکی از حیاتی‌ترین سنسورها در موتورهای توربوشارژ است. این سنسور فشار هوای داخل منیفولد ورودی را به صورت لحظه‌ای اندازه‌گیری می‌کند و به ایسیو اجازه می‌دهد مقدار سوخت تزریقی و زمان جرقه‌زنی را بر اساس چگالی هوا تنظیم کند. در سیستم‌های Speed-Density، سنسور مپ جایگزین دبی‌سنج هوا (MAF) می‌شود و دقت مدیریت سوخت را به شدت بالا می‌برد.

تفاوت فشار مطلق (Bar Absolute) و فشار بوست گیج (Boost Gauge)

فشار مطلق (Absolute) فشار نسبت به خلأ کامل است. فشار اتمسفر حدود ۱ بار مطلق است. فشار بوست گیج (Gauge) فشاری است که بالاتر از اتمسفر نشان داده می‌شود. وقتی گیج بوست شما ۲ بار نشان می‌دهد، فشار مطلق منیفولد حدود ۳ بار است. سنسورهای مپ معمولاً بر اساس فشار مطلق کالیبره می‌شوند و این تفاوت برای انتخاب درست سنسور حیاتی است.

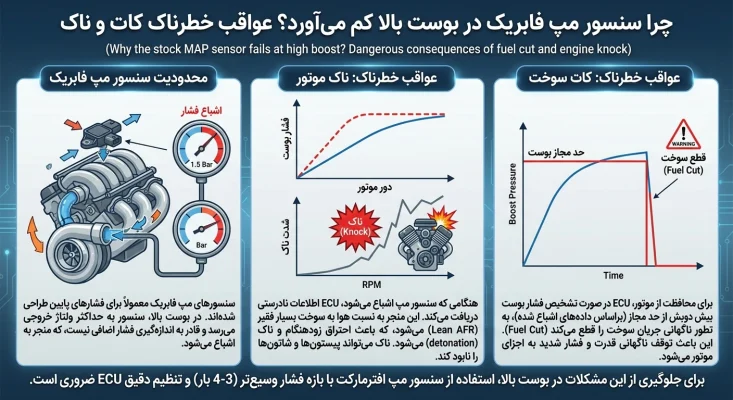

چرا سنسور مپ فابریک در بوست بالا کم می‌آورد؟ عواقب خطرناک کات و ناک

اکثر خودروهای فابریک توربو با سنسور مپ ۱ بار یا ۲ بار مطلق عرضه می‌شوند. وقتی بوست از محدوده سنسور فراتر می‌رود، ولتاژ خروجی سنسور به سقف خود (معمولاً ۴.۵ تا ۵ ولت) می‌رسد و دیگر افزایش نمی‌یابد. ایسیو فکر می‌کند فشار ثابت مانده است، در حالی که هوای بیشتری وارد سیلندر می‌شود. نتیجه: کمبود سوخت، مخلوط رقیق، افزایش دما و احتمال ناک (Detonation) یا حتی ذوب شدن پیستون.

سنسورهای ۲ بار، ۳ بار و ۴ بار: هر کدام تا چند پوند بوست را پوشش می‌دهند؟

• سنسور ۲ بار مطلق: مناسب بوست تا حدود ۱ بار گیج (۱۴.۵ psi)
• سنسور ۳ بار مطلق: مناسب بوست تا حدود ۲ بار گیج (۲۹ psi)
• سنسور ۳.۵ بار مطلق: مناسب بوست تا حدود ۲.۵ بار گیج
• سنسور ۴ بار مطلق: مناسب بوست تا حدود ۳ بار گیج (۴۳ psi)

برای پروژه‌های بالای ۱۵-۲۰ psi توصیه می‌شود حداقل سنسور ۳ بار استفاده شود. برای بوست‌های سنگین‌تر از ۲۵-۳۰ psi، سنسور ۴ بار انتخاب ایمن‌تری است.

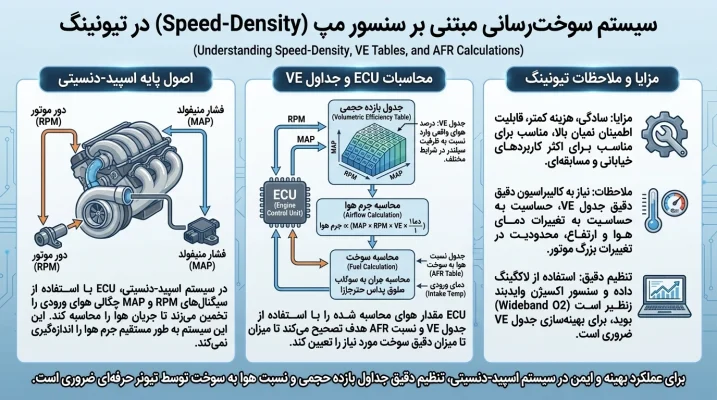

در سیستم Speed-Density، ایسیو با استفاده از فشار منیفولد (MAP)، دمای هوای ورودی (IAT) و دور موتور، چگالی هوا را محاسبه می‌کند و مقدار سوخت را تعیین می‌کند. دقت این سیستم به کالیبراسیون صحیح سنسور مپ بستگی دارد. اگر جدول ولتاژ به فشار سنسور در ایسیو درست تعریف نشده باشد، تمام نقشه‌های سوخت و جرقه اشتباه کار می‌کنند.

نحوه کالیبراسیون و مقیاس‌بندی سنسور مپ در ریمپ و ایسیو افترمارکت

هر سنسور مپ یک منحنی ولتاژ به فشار مشخص دارد. معمولاً خروجی آن‌ها خطی است و بین ۰.۵ تا ۴.۵ ولت تغییر می‌کند. برای کالیبراسیون باید دو نقطه اصلی را بدانید:

• Offset: ولتاژ خروجی در فشار صفر (یا فشار اتمسفر بسته به نوع سنسور)
• Scale یا Slope: تغییر ولتاژ به ازای هر بار افزایش فشار

تعریف ولتاژ خطی (Linear Calibration) و آفست سنسور مپ

در ایسیوهای افترمارکت مانند Haltech، AEM، Link و بسیاری از ریمپ‌های حرفه‌ای، می‌توانید سنسور مپ را به صورت Linear تعریف کنید. کافی است فشار حداقل و حداکثر و ولتاژ متناظر آن‌ها را وارد کنید. ایسیو خودش شیب خط را محاسبه می‌کند. همیشه قبل از نصب، دیتاشیت سنسور را بررسی کنید یا با مولتی‌متر ولتاژ خروجی را در شرایط مختلف تست کنید.

سنسورهای T-MAP (ترکیب مپ و سنسور دمای هوای ورودی IAT)

برخی سنسورهای پیشرفته، سنسور دمای هوای ورودی (IAT) را نیز در خود دارند و با یک کانکتور ۴ پین کار می‌کنند. این نوع سنسورها فضای کمتری اشغال می‌کنند و دقت بالاتری در محاسبه چگالی هوا ارائه می‌دهند. هنگام انتخاب، مطمئن شوید ایسیو شما از سنسور T-MAP پشتیبانی می‌کند یا جداگانه سنسور IAT دارید.

علائم خرابی و افت ولتاژ سنسور مپ در فشارهای بالا

• افت ناگهانی توان در بوست بالا
• میس‌فایر یا ناک در دنده‌های سنگین
• نمایش فشار ثابت روی گیج یا نرم‌افزار دیتالاگ در حالی که بوست بیشتر می‌شود
• کد خطای سنسور فشار منیفولد
• نشتی وکیوم یا خرابی واشر و اتصالات سنسور

برای تشخیص دقیق، ولتاژ خروجی سنسور را با اسیلوسکوپ یا مولتی‌متر در حین افزایش بوست بررسی کنید. اگر ولتاژ زودتر از حد انتظار به سقف رسید، سنسور محدوده کافی ندارد یا خراب شده است.

راهنمای خرید سنسور مپ اصل و مقایسه برندهای معتبر در مهرتیونینگ

سنسورهای تقلبی و بی‌کیفیت در بازار زیاد هستند و می‌توانند به موتور آسیب جدی بزنند. در مهرتیونینگ سنسورهای مپ اصل از برندهای معتبر موجود است:

• Bosch: دقت بالا و پایداری حرارتی عالی
• AEM: مناسب پروژه‌های مسابقه‌ای و پاسخ‌دهی سریع
• Haltech: سازگاری کامل با ایسیوهای افترمارکت

همیشه سنسور را از منبع معتبر با ضمانت اصالت تهیه کنید و قبل از نصب، کالیبراسیون آن را در ایسیو تعریف کنید.

سوالات متداول تیونرها درباره سنسور MAP

آیا می‌توانم سنسور ۳ بار را روی خودروی فابریک بدون ریمپ نصب کنم؟

خیر. ایسیو فابریک برای محدوده سنسور اصلی کالیبره شده است. نصب سنسور با محدوده بالاتر بدون تغییر جدول کالیبراسیون باعث محاسبه اشتباه سوخت می‌شود.

تفاوت سنسور Absolute و Gauge چیست؟

سنسور Absolute فشار را نسبت به خلأ اندازه‌گیری می‌کند. سنسور Gauge فشار را نسبت به اتمسفر نشان می‌دهد. در تیونینگ معمولاً از سنسور Absolute استفاده می‌شود.

برای بوست ۳۰ psi چه سنسوری مناسب است؟

حداقل سنسور ۳.۵ بار مطلق و ترجیحاً ۴ بار مطلق توصیه می‌شود تا حاشیه ایمنی کافی داشته باشید.
