راهنمای جامع خرید اینترکولر توربو + معرفی بهترین مدلها و بررسی تاثیر در راندمان
راهنمای خرید اینترکولر توربو به عنوان یکی از حیاتیترین مباحث مهندسی پرخوران برای مالکان و تیونرهایی است که قصد دارند راندمان حرارتی و توان خروجی پیشرانه خود را بدون افت استهلاک ارتقا دهند. متراکمسازی هوا توسط کمپرسور توربوشارژر بر اساس قوانین علم ترمودینامیک با افزایش چشمگیر دمای هوای ورودی همراه است؛ هوای داغ با چگالی مولکولی پایینتر و استعداد بسیار بالا در ایجاد پدیده مخرب ناک (خوداشتعالی)، کنترل یونیت موتور (ECU) را وادار به اعمال ریتارد در تایمینگ جرقه میکند که نتیجه مستقیم آن افت محسوس گشتاور و اسببخار خواهد بود.
در چنین ساختاری، اینترکولر افترمارکت با ایفا کردن نقش مبدل حرارتی هوا به هوا یا هوا به آب، دمای چگالیده ورودی را تا محدوده ایمن کاهش میدهد.

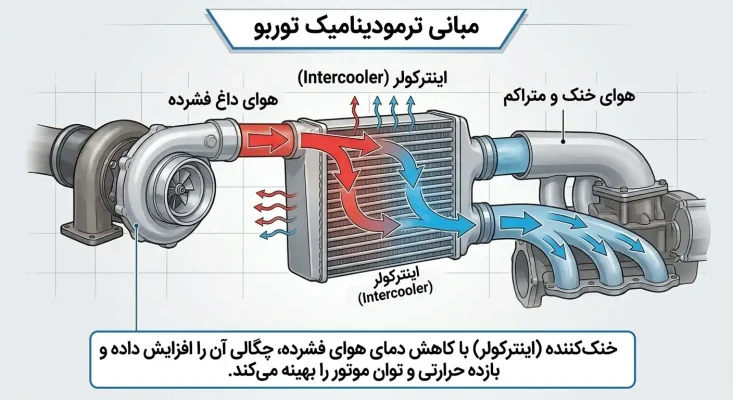

مبانی ترمودینامیک و ضرورت استفاده از خنککننده توربو
در سیستمهای پرخوران، توربوشارژر گازهای داغ اگزوز را برای چرخاندن توربین به کار میگیرد و پروانه کمپرسور هوای اتمسفریک را فشرده میکند. متراکم شدن هوا ماهیتی آدیاباتیک دارد؛ بدین معنا که فشردهسازی در کسری از ثانیه موجب برخورد شدید مولکولهای گاز و جهش تصاعدی دما میشود. در بوستهای بالاتر از ۰.۸ بار، دمای هوای خروجی از دهانه کمپرسور به آسانی از ۱۲۰ تا ۱۸۰ درجه سانتیگراد فراتر میرود.
هوای ورودی به سیلندر در صورتی که بدون خنکسازی وارد محفظه احتراق شود، دو اثر منفی مهلک بر عملکرد پیشرانه میگذارد:
- افت دانسیته شارژ اکسیژن: با افزایش دما، چگالی هوا به شدت کاهش مییابد. به این ترتیب، جرم خالص اکسیژن ورودی به ازای هر سیکل مکش افت کرده و پتانسیل احتراق مقادیر بیشتر سوخت از بین میرود.
- افزایش دمای پایان تراکم و بروز ناک (Detonation): ترکیب هوای داغ با بنزین، محیطی مستعد خودسوزی پیش از رسیدن پیستون به نقطه مرگ بالا (TDC) ایجاد میکند. در این شرایط، سنسور ناک به ECU فرمان عقب کشیدن زمان جرقه (Ignition Retard) میدهد که این امر نه تنها شتاب را سرکوب میکند، بلکه دمای گازهای خروجی اگزوز (EGT) را نیز به سطوح بحرانی میرساند.
نقش رادیاتور اینترکولر در این چرخه، جذب گرمای هوای فشرده و انتقال آن به جریان هوای محیط است. به ازای هر ۳ الی ۴ درجه سانتیگراد کاهش در دمای منیفولد ورودی (IAT)، راندمان حجمی موتور حدود ۱ درصد افزایش مییابد و شرایط برای افزایش بوست و افزایش شتاب با توربو مهیا میگردد.
عواملی که باید هنگام خرید اینترکولر در نظر بگیرید
انتخاب و خرید اینترکولر صرفاً به معنای خرید بزرگترین هسته موجود در بازار نیست؛ بلکه یک فرآیند محاسباتی است که باید میان توان هدف، دبی حجمی هوای موتور (CFM)، فضای جانمایی بدنه و لگ (تاخیر) توربو توازن برقرار کند.
نوع طراحی شبکه داخلی (Bar and Plate در برابر Tube and Fin)
نوع معماری فینها و گذرگاههای داخلی، مشخصکننده بازدهی خنککاری، استحکام ساختاری و وزن قطعه است. دو سبک اصلی در ساخت اینترکولر افترمارکت وجود دارد:
- طراحی Bar and Plate: در این روش، مجاری هوا از صفحات و تیغههای مستطیلی ضخیم آلومینیومی جوشکاریشده ساخته میشوند.
- طراحی Tube and Fin: در این ساختار، لولههای بیضوی نازک با فینهای بسیار ظریف و متراکم در کنار هم پرس یا بریزینگ میشوند؛ مشابه ساختار رادیاتورهای خنککننده معمولی.
| ویژگی فنی | معماری Bar and Plate | معماری Tube and Fin |
|---|---|---|
| استحکام ساختاری در برابر ضربه | بسیار بالا (مقاوم در برابر سنگریزه) | متوسط رو به پایین (آسیبپذیر) |
| جرم حرارتی (Thermal Mass) | بالا (مقاوم در برابر Heat Soak) | پایین (زود گرم و زود سرد میشود) |
| افت فشار داخلی (Internal Drop) | بسیار ناچیز به دلیل مسیرهای عریض | ممکن است در دبی بالا افت ایجاد کند |
| وزن نهایی قطعه | سنگینتر (مناسب مسابقات و بوست بالا) | بسیار سبک (مناسب ستاپهای خیابانی) |
| تاثیر بر عبور باد به رادیاتور آب | مقاومت نسبی در برابر عبور هوا | عبور جریان باد به پشت هسته بسیار روان |
| تحمل فشار بوست | تستشده تا بیش از ۳ بار (۴۵ PSI) | ایدهآل برای بوستهای زیر ۱.۵ بار |
افت فشار (Pressure Drop) و خرید اینترکولر متناسب با بوست
اگر افت فشار یک هسته برابر با ۰.۳ بار باشد، برای رسیدن به ۱.۰ بار بوست در منیفولد ورودی، توربوشارژر باید ۱.۳ بار کار کند. این افزایش بار کاری کمپرسور باعث وارد شدن توربو به نقاط با راندمان پایینتر در نقشه کمپرسور (Compressor Map) شده و دمای خروجی اولیه را بالاتر میبرد.
در خرید اینترکولر استاندارد و مهندسیشده، افت فشار مجاز نباید از ۰.۰۷ الی ۰.۱۵ بار (۱ الی ۲.۲ PSI) تجاوز کند. افت فشار شدید ناشی از فینهای داخلی بیش از حد مسدود، طراحی نادرست محفظههای جانبی (End Tanks) یا انتخاب قطر نامناسب ورودی/خروجی است.
جنس آلیاژ آلومینیوم و کیفیت مخازن انتهایی (End Tanks)
متالورژی ساخت اینترکولر تاثیر مستقیمی بر دوام آن در چرخههای حرارتی مداوم دارد:
- آلیاژهای سری ۶۰۰۰ (نظیر T6061): فینها و لولههای اکسترودشده از این آلیاژ بالاترین ضریب انتقال حرارت و استحکام تسلیم را دارند.
- مخازن انتهای قالبی (Cast End Tanks) در برابر ورق خمکاری شده (Sheet Metal): مخازن قالبی ریختهگری به دلیل فرم منحنی و بدون زوایای تیز، جریان یکنواخت و گردابهای پایینی از سیال را به تمامی لایههای هسته هدایت میکنند. مخازن دستساز با صفحات زاویهدار ممکن است نقاط مرده (Dead Zones) حرارتی در گوشههای هسته ایجاد کنند.
- جوشکاری TIG با دقت بالا: تمام اتصالات بین مخزن و هسته باید با جوش قوس تنگستن با گاز محافظ (TIG) اجرا شده باشند تا خطر نشتی بوست (Boost Leak) در فشارهای بالا به صفر برسد.
تحلیل همافزایی اینترکولر با کیت مکش و پایپینگ اینترکولر
یک سیستم خنککننده توربو بدون پایپینگ بهینه هرگز به حداکثر پتانسیل خود دست پیدا نخواهد کرد. قطر و مسیر لولهکشی باید متناسب با سرعت خطی گاز درون لوله طراحی شود.
قطر بهینه پایپینگ: استفاده از لولههای ۲ اینچ تا ۲.۲۵ اینچ در سمت گرم (Hot Side از توربو به اینترکولر) و لولههای ۲.۵ تا ۳ اینچ در سمت سرد (Cold Side از اینترکولر به تراتل بادی) استاندارد طلایی است. استفاده از لولههای با قطر بیش از حد بزرگ در سمت گرم منجر به کاهش افت سرعت گاز و تشدید تاخیر پدال گاز میشود.
- خمکاری مندرل (Mandrel Bending): لولههای پایپینگ باید بدون چروک و تغییر مقطع داخلی خمکاری شده باشند تا از ایجاد امواج بازگشتی و اغتشاش در جریان سیال جلوگیری شود.
- کوپلرهای سیلیکونی ۴ تا ۵ لایه: اتصالات بین پایپینگ و اینترکولر باید از جنس سیلیکون تقویتشده با الیاف پلیاستر یا نومکس (Nomex) باشد که تحمل دماهای بالاتر از ۲۲۰ درجه سانتیگراد و کلمپهای فولادی T-Bolt را دارا باشند تا در اثر لرزش موتور شل نشوند.
- همگرایی با کیت مکش خنک (Cold Air Intake): ترکیب کیت مکش ورودی مجهز به فیلتر هوای اسپرت با اینترکولر باعث میشود هوای اولیه مکششده ۵ تا ۱۰ درجه خنکتر باشد که این امر نقطه شروع خنکسازی اینترکولر را در موقعیت مطلوبتری قرار میدهد.
بررسی برندهای معتبر گریدی (GReddy) و اپکسی (Apexi) در مهر تیونینگ
قبل از خرید اینترکولر باید برندها و برخی مدل ها را شناخته و بر اساس آن ها انتخاب نمایید.
دو برند نامآشنا و معتبر ژاپنی GReddy و Apexi از شناختهشدهترین و پرطرفدارترین نامها در زمینه تولید سیستمهای خنککاری افترمارکت در سراسر دنیا به شمار میروند:
- اینترکولرهای اپکسی (Apexi): این برند با تکیه بر طراحی دقیق فینهای داخلی و مهندسی میکرومتالورژی، هستههایی با کمترین میزان افت فشار تولید میکند. ویژگی بارز مدلهای اپکسی، دفع سریع حرارت و عملکرد بینقص در شتابگیریهای پیاپی است. درباره اصالت و کیفیت این محصولات، این کالای وارداتی و از کیفیت خوبی برخوردار میباشد. مجموعه مهر تیونینگ تنوع ابعادی کاملی از اینترکولرهای اپکسی را در طولهای ۴۰۰، ۴۵۰، ۵۰۰، ۵۵۰ و ۶۰۰ میلیمتر برای انواع ستاپهای سبک، نیمهسنگین و پروژههای تقویت پیشرانه موجود دارد.
- اینترکولرهای گریدی (GReddy): محصولات گریدی به دلیل استحکام ساختاری بسیار بالا و مخازن هدایتکننده هوای یکپارچه، انتخاب نخست تیونرهای حرفهای در ستاپهای بوست بالا هستند. طراحی آیرودینامیک این قطعات، کمترین مانع را برای عبور هوا به سمت رادیاتور آب خودرو ایجاد میکند. لازم به ذکر است که این کالای وارداتی و از کیفیت خوبی برخوردار میباشد. مهر تیونینگ سایزهای پرمصرف و مسابقهای اینترکولرهای گریدی را در طولهای ۵۵۰ و ۶۰۰ میلیمتر با ضخامتها و ورودیهای متنوع به صورت مستقیم عرضه میکند.
پیشنهاد مهرتیونینگ : جهت بررسی و خرید اینترکولر مورد نظر خود پیشنهاد می شود صفحه محصولات اینترکولر در سایت فروشگاه را مشاهده بفرمایید.

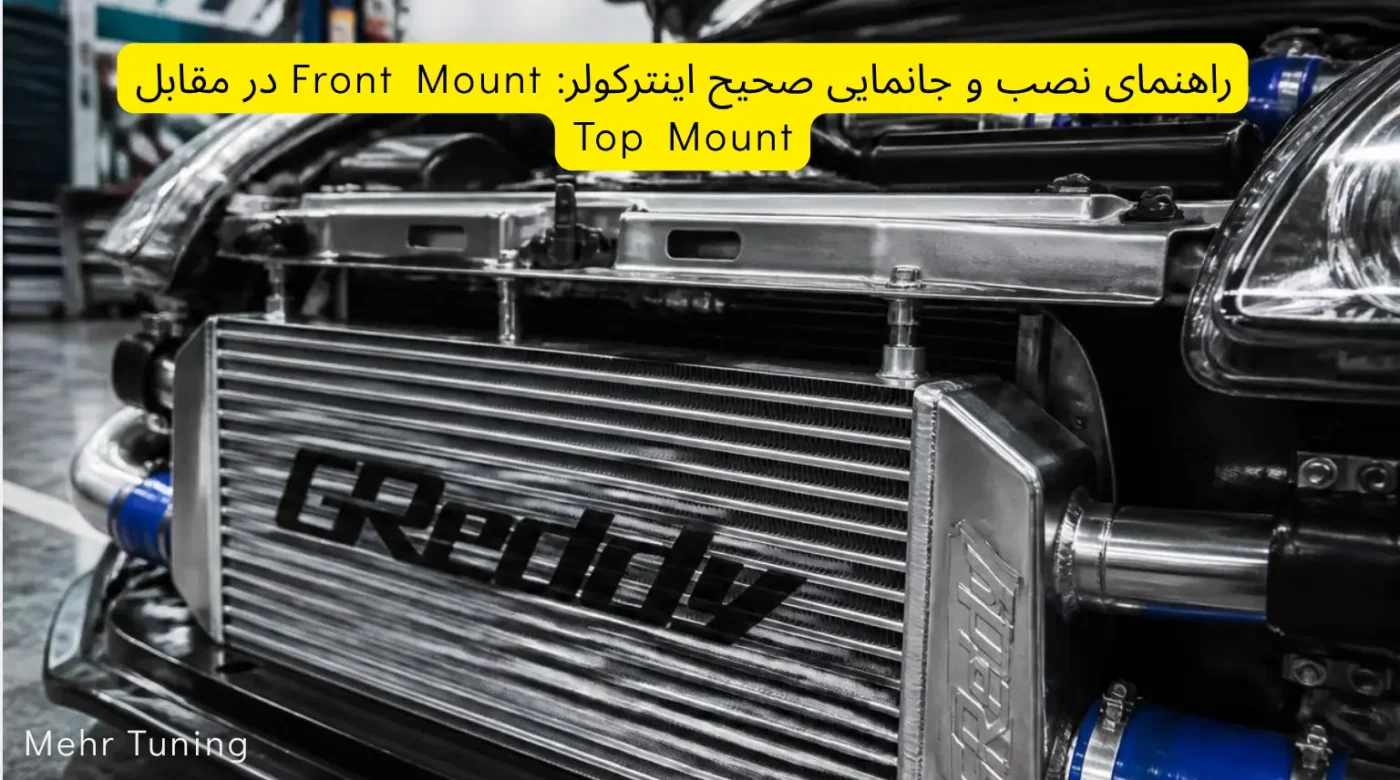

راهنمای نصب و جانمایی صحیح اینترکولر: Front Mount در مقابل Top Mount
نحوه استقرار خنککننده توربو تاثیر مستقیمی بر دمای هوای ورودی و سرعت پاسخگویی پدال گاز دارد. به طور کلی دو روش اصلی جهت نصب اینترکولر خودرو وجود دارد:
-
اینترکولر جلوپنجره (Front Mount Intercooler – FMIC):
- موقعیت نصب: قرارگیری مستقیم در بخش جلویی خودرو و پشت شبکه سپر.
- مزیت تبادل حرارتی: بیشترین تماس با جریان هوای خنک و تازه محیطی، کارایی ایدهآل در پیست و شتابگیریهای طولانی.
- نکات پایپینگ: نیازمند مسیر لولهکشی طولانیتر که مستلزم انتخاب قطر استاندارد لولهها برای پیشگیری از تاخیر توربو است.
-
اینترکولر روی موتور (Top Mount Intercooler – TMIC):
- موقعیت نصب: استقرار در قسمت بالای موتور با دریافت هوا از طریق هود و دریچه کاپوت.
- مزیت پاسخگویی: کوتاه بودن مسیر پایپینگ و در نتیجه کمترین میزان تاخیر در پاسخ به پدال گاز.
- چالش حرارتی: استعداد جذب حرارت موتور خودرو در ترافیکهای شهری و کارکردهای ایستا (Heat Soak).
نکات فنی در نصب اینترکولر جلوپنجره (FMIC)
هنگام نصب مدلهای جلوپنجره، رعایت موارد زیر از الزامات مهندسی است:
- اتصال ایمن هسته به شاسی خودرو از طریق براکتهای مقاوم در برابر لرزشهای جادهای.
- عدم فشردهسازی بیش از حد یا مسدود کردن کامل کندانسور کولر و رادیاتور اصلی آب.
- بهرهگیری از بستهای کلمپ فولادی T-Bolt به همراه کوپلرهای سیلیکونی مقاوم برای ممانعت از نشتی بوست.
- تست نشتی مدار (Boost Leak Test) پس از پایان فرآیند نصب قبل از تختهگاز و تیون نهایی.
اینترکولر جلوپنجره (Front Mount Intercooler – FMIC)
در این ساختار، خنککننده توربو در جلوترین نقطه خودرو، دقیقاً پشت دریچههای سپر اصلی قرار میگیرد.
- مزایا: قرارگیری در معرض بیشترین هوای تازه با حداکثر سرعت باد خودرو، راندمان خنککاری بینظیر حتی در شرایط رانندگی تهاجمی طولانیمدت (Track Day).
- معایب: افزایش طول لولهکشی پایپینگ که نیازمند محاسبات دقیق قطر لولهها جهت جلوگیری از لگ است، نیاز به برشکاری سپر یا اصلاح دیاق در برخی خودروها.
اینترکولر روی موتور (Top Mount Intercooler – TMIC)
در این سبک (که در سوبارو WRX و برخی خودروهای ژاپنی بوست کاری قرار گیرد تا حتی ریزترین نشتی در محل جوشها یا سیلیکونها برطرف شود.
خطاهای رایج در خرید اینترکولر، انتخاب و نصب آن روی خودرو
در فرآیند تقویت خودرو، تیونرها ممکن است با تصمیمگیریهای نادرست به جای افزایش توان، راندمان خودرو را کاهش دهند:
- انتخاب هسته غولپیکر برای ستاپهای شهری کوچک: نصب اینترکولرهای حجیم مسابقهای بر روی توربوهای کوچک باعث افزایش حجم سیستم مکش، دیر لود شدن توربو (Late Spool) و کاهش شتاب اولیه میشود.
- نادیده گرفتن زاویه دهانهها: زاویه ورودی و خروجی لولهها به مخزن اینترکولر باید مماس با جریان هوا باشد. زاویه ۹۰ درجه تیز در ورودی مخزن باعث شکستن خطوط جریان و تلاطم شدید میگردد.
- مسدودسازی کامل رادیاتور آب: انتخاب هستهای بیش از حد بلند و ضخیم که جریان هوای ورودی به رادیاتور خنککننده آب و کندانسور کولر را مسدود سازد، باعث افزایش دمای مایع خنککننده (Coolant) پیشرانه در فصول گرم سال خواهد شد.
مزایا و دلایل خرید اینترکولر از مهر تیونینگ
مجموعه مهر تیونینگ به عنوان یکی از مراجع تخصصی و باسابقه تیونینگ و ارتقای خودرو در ایران، مزایای رقابتی متعددی را برای کسانی که قصد خرید اینترکولر را دارند فراهم کرده است:
- سابقه فعالیت مستمر و تخصصی از سال ۱۳۸۱: بیش از دو دهه تجربه عملی در تجهیز و تیونینگ انواع پیشرانههای تنفس طبیعی و توربوشارژ.
- واردات مستقیم و بدون واسطه: حذف زنجیره دلالان که نتیجه آن دسترسی مشتریان به بهترین سطح قیمت رقابتی در بازار است.
- تضمین کیفیت و اصالت فنی کالا: تمامی محصولات با بالاترین استانداردهای کیفی انتخاب شده و تحت تستهای دقیق بررسی میشوند.
- تنوع گسترده ابعادی و برندی: موجودی کامل انواع اینترکولرهای اپکسی و گریدی در ابعاد ۴۰۰ تا ۶۰۰ میلیمتر متناسب با هر نوع خودرو و ستاپ قدرت.
- مشاوره فنی پیش از خرید: راهنمایی تخصصی تیونرهای مجرب مهر تیونینگ برای تطبیق دبی بوست، حجم هسته و قطر پایپینگ با نیاز دقیق پروژه شما.
نتیجهگیری
مطالعه این راهنمای خرید اینترکولر نشان داد که توان خروجی پایدار و حفظ سلامت موتور، مستقیماً وابسته به تبادل حرارتی مهندسیشده است. برای دریافت مشاوره نهایی، میتوانید با کارشناسان مهر تیونینگ تماس بگیرید.
