تفاوت بلو آف (Blow Off) و وست گیت (Wastegate) توربو در چیست؟ + کاربردها
تفاوت بلو آف و وست گیت یکی از مهمترین و در عین حال چالشبرانگیزترین مباحث فنی در حوزه تیونینگ و ارتقای پیشرانههای مجهز به سیستم پرخوران است. بسیاری از علاقهمندان به دنیای خودرو و تقویت پیشرانه، این دو قطعه حیاتی را به دلیل ماهیت عملکردی مشابه که همان تخلیه و کنترل فشار سیال است، با یکدیگر اشتباه میگیرند یا تصور میکنند که این دو وظیفهای یکسان را بر عهده دارند.
با این حال، تفاوت بلو آف و وست گیت نه تنها در ساختار و موقعیت مکانی آنها در مدار توربوشارژر مشهود است، بلکه نوع سیال عبوری، محدوده دمای کاری و هدف غایی نصب آنها روی پیشرانه نیز کاملاً متمایز از یکدیگر است. درک صحیح تفاوت بلو آف و وست گیت به تیونرها و مالکان خودروهای تقویتشده کمک میکند تا علاوه بر دریافت حداکثر راندمان تنفسی، از آسیبهای فاجعهبار و پرهزینه به مجموعه پروانه توربین، شفت کمپرسور و بلوک سیلندر جلوگیری نمایند.
برای مشاهده و خرید محصولات مرتبط به توربو به دسته بندی سیستم توربو مراجعه بفرمایید.

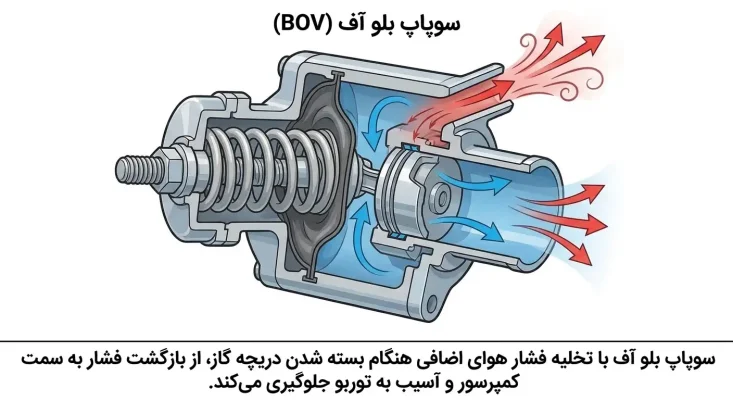

سوپاپ بلو آف (BOV) چیست و چگونه کار میکند؟
سوپاپ بلو آف که با نام اختصاری BOV (مخفف Blow Off Valve) و همچنین به عنوان سوپاپ تخلیه توربو شناخته میشود، یک قطعه مکانیکی با عملکرد پنوماتیکی است که در مسیر جریان هوای فشرده (لوله اینتیک مابین هوزینگ کمپرسور توربو و دریچه گاز) قرار میگیرد. وظیفه اصلی این قطعه، هدایت و تخلیه هوای مازاد فشردهشده به بیرون از مدار تنفس در شرایط خاص کاری موتور است.
عملکرد مکانیکی و نحوه تخلیه فشار هوای فشرده
هنگامی که راننده پای خود را بر روی پدال گاز میفشارد، هوزینگ کمپرسور توربوشارژر با سرعت بسیار بالا دوران کرده و حجم عظیمی از هوا را متراکم نموده و به سمت مانیفولد ورودی ارسال میکند. در لحظهای که راننده برای تعویض دنده یا ترمزگیری پای خود را از روی پدال گاز برمیدارد، پولکی دریچه گاز (Throttle Body) به سرعت بسته میشود.
در این لحظه، جریان هوای متراکم با فشار بوست بالا به دریچه گاز مسدود برخورد کرده و راهی برای ورود به محفظه احتراق ندارد. این هوای متراکم در مسیر رفتوبرگشت به دام میافتد. با بسته شدن دریچه گاز، خلاء شدیدی در پشت دریچه (درون مانیفولد هوا) ایجاد میشود. شلنگ باریک متصل به پورت بالایی بلو آف، این افت فشار و خلاء را به دیافراگم داخلی شیر منتقل میکند. غلبه نیروی وکیوم بر نیروی فنر داخلی سبب بالا رفتن پیستون و باز شدن معبر بلو آف شده و هوای تحت فشار بلافاصله به محیط بیرون تخلیه میگردد.
پدیده سرج توربو (Compressor Surge) و خطرات آن
اگر سوپاپ تخلیه توربو در مدار وجود نداشته باشد یا عملکرد آن مختل شود، موج ضربهای ناشی از هوای محبوس و تحت فشار به سمت پرههای کمپرسور توربو بازمیگردد. این هوای متراکم تلاش میکند تا جهت گردش کمپرسور را معکوس کند که این رخداد مخرب، پدیده سرج توربو (Compressor Surge) نام دارد.
پدیده سرج توربو عوارض مکانیکی شدیدی به همراه دارد:
- وارد آمدن ضربات محوری شدید به شفت باریک توربوشارژر.
- دفرمه شدن و شکستن پرههای آلومینیومی کمپرسور.
- لقی شدید شفت و از بین رفتن یاتاقانهای ژورنال یا سرامیکی.
- نشت شدید روغن به مسیر منیفولد ورودی به علت تخریب کاسهنمدهای آببندی.
تفاوت بلو آف و دامپ ولو (Blow Off vs Diverter Valve)
در ادبیات فنی مهندسی، دو نوع شیر تخلیه هوای ورودی وجود دارد:
- بلو آف اتسفریک (Vent to Atmosphere): هوای متراکم را مستقیماً به هوای آزاد میفرستد که موجب ایجاد صدای معروف و گوشنواز “پسییی” در لحظه تعویض دنده میشود.
- دامپ ولو یا دایورتر ولو (Recirculating / Diverter Valve): در سیستمهایی که سنسور جریان جرمی هوا (MAF) دارند، به جای فرستادن هوا به بیرون، این هوای سوختسنجیشده را مجدداً به ورودی توربو (قبل از کمپرسور) برمیگرداند تا مخلوط سوخت و هوا غنی (Rich) نشود و موتور دچار خامسوزی یا دلزدن نشود.

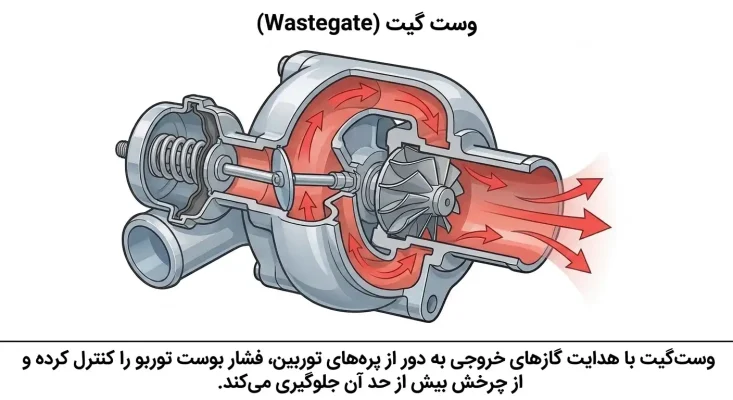

وست گیت (Wastegate) چیست و چه وظیفهای دارد؟
وست گیت سوپاپ حساس و استراتژیک دیگری در سیستم توربو است، اما برخلاف بلو آف، عملکرد آن کاملاً در بخش اگزوز (سمت داغ موتور) متمرکز است. وظیفه اساسی وست گیت، مدیریت و تنظیم بوست توربو از طریق کنترل دبی گازهای خروجی از اگزوز است که به پروانه توربین برخورد میکنند.
نحوه هدایت گازهای خروجی اگزوز و تنظیم بوست توربو
سرعت چرخش شفت توربوشارژر رابطه مستقیمی با انرژی جنبشی و حجم گازهای حاصل از احتراق دارد که از منیفولد دود خارج میشوند. هرچه دور موتور بالاتر رود، دبی دود بیشتر شده و توربین سریعتر میچرخد که منجر به تولید فشار بوست بالاتر توسط کمپرسور میشود. اگر بوست به صورت نامحدود بالا برود، پدیده اوربوست (Overboost) رخ داده و فشار بیش از حد محفظه احتراق سبب ناک زدن، ذوب شدن پیستونها یا شاتون زدن موتور میگردد.
وست گیت به عنوان یک گذرگاه فرعی (Bypass) عمل میکند. با رسیدن فشار منیفولد ورودی به سطح مجاز تعیینشده (بوست هدف)، شیر وست گیت باز شده و بخشی از گازهای خروجی اگزوز را بدون اینکه از پروانه توربین عبور دهد، مستقیماً به سمت لوله اگزوز (داونپایپ) یا هوای آزاد هدایت میکند. با کاهش جریان گازهای ورودی به توربین، سرعت چرخش شفت تثبیت شده و بدین شکل، تنظیم بوست توربو با نهایت دقت انجام میپذیرد.
وست گیت اینترنال (Internal) در مقایسه با وست گیت اکسترنال (External)
وستگیتها از نظر طراحی ساختاری به دو دسته اصلی تقسیم میشوند:
۱. وست گیت اینترنال (داخلی)
این ساختار به صورت یکپارچه درون هوزینگ توربین کارخانه سازنده طراحی شده است. یک بازوی متحرک متصل به یک دریچه پولکی کوچک، توسط یک اکچویتور پنوماتیکی کنترل میشود. این نوع برای ستاپهای فابریک و خودروهای شهری با بوست ملایم مناسب است؛ اما در بوستهای بالا به دلیل محدودیت قطر مجرا، توانایی تخلیه سریع گازها را نداشته و موجب پدیده جهش ناخواسته بوست (Boost Creep) میشود.
۲. وست گیت اکسترنال (خارجی)
یک قطعه مستقل و مجزا با طراحی مهندسی بالاست که بر روی رانرهای منیفولد دود پیش از ورودی توربین جوشکاری و نصب میشود. وست گیت اکسترنال دارای مجاری بزرگتر، دیافراگمهای حرارتی بسیار مقاوم و فنرهای قابل تعویض برای فشارهای مختلف است و بالاترین ضریب اطمینان را برای خودروهای مسابقهای و پروژههای بوست بالا به ارمغان میآورد.
اجزای داخلی وست گیت
یک وست گیت از بخشهای زیر تشکیل شده است:
- سوپاپ و سیت ولو (Valve & Seat): ساخته شده از سوپرآلیاژهای نسوز نظیر اینکونل (Inconel) برای تحمل دماهای فراتر از ۱۰۰۰ درجه سانتیگراد.
- دیافراگم مقاوم در برابر حرارت: از جنس سیلیکون تقویتشده با الیاف نومکس.
- فنر تنظیمکننده کالیبره: مقاومت فنر تعیینکننده بوست پایه (Base Boost) سیستم است.
- پورتهای فشار ورودی و بالایی: جهت اتصال شلنگهای پنوماتیک از سوی کنترلر بوست الکترونیکی یا مکانیکی.

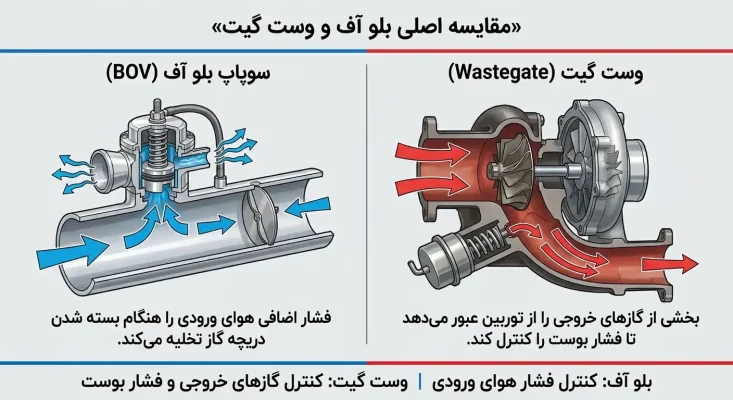

مقایسه اصلی بلو آف و وست گیت
برای درک عمیق تفاوت بلو آف و وست گیت باید این دو مکانیزم را از ابعاد مهندسی، آیرودینامیکی و ترمودینامیکی مورد سنجش قرار دهیم. این مقایسه نشان میدهد که این قطعات مکمل یکدیگر هستند، نه جایگزین یکدیگر.
تفاوت در محل نصب: سمت هوا در مقابل سمت دود
یکی از بارزترین تفاوت بلو آف و وست گیت، نقطه استقرار فیزیکی آنها در چرخه سیستم توربوشارژ است:
- بلو آف: در بخش هوارسانی موتور (Cold Side)، روی لولهکشی آلومینیومی اینترکولر و مابین خروجی کمپرسور و دریچه گاز نصب میشود.
- وست گیت: در بخش تخلیه دود پیشرانه (Hot Side)، دقیقاً روی منیفولد اگزوز و پیش از رسیدن دود به هوزینگ توربین قرار دارد.
تفاوت در نوع سیال و دمای کاری: هوای خنک در برابر گاز داغ اگزوز
تفاوت بلو آف و وست گیت از جنبه ترمودینامیکی و متریال ساخت بسیار حائز اهمیت است:
- سیال عبوری از بلو آف، هوای تمیز، فیلترشده و نسبتاً خنک است که حداکثر دمای آن پس از فشردهسازی و عبور از اینترکولر به ۲۰ تا ۶۰ درجه سانتیگراد میرسد. به همین دلیل بلو آفها عموماً از آلیاژ آلومینیوم T6 با ماشینکاری CNC ساخته میشوند.
- سیال عبوری از وست گیت، گازهای به شدت داغ، سمی و خورنده حاصل از احتراق بنزین و هیدروکربنها است که دمایی بین ۷۵۰ تا ۱۰۵۰ درجه سانتیگراد دارد. از این رو بدنه وست گیت از چدن داکتیل مقاوم به حرارت یا فولاد ضد زنگ استنلس استیل ۳۴۷ و سوپاپ آن از آلیاژهای پیشرفته اینکونل ساخته میشود.
تفاوت در صدایی که تولید میکنند: صدای بلو آف در برابر صدای اگزوز
علاقهمندان به خودرو توجه ویژهای به جنبه صوتی ارتقای پیشرانه دارند و تفاوت بلو آف و وست گیت در این بخش نیز کاملاً مشهود است:
- صدای بلو آف: یک صدای آنی و تیز تخلیه هوا به شکل “پسییی” یا سوتهای ترکیبی چند مرحلهای است که فقط در لحظه رها کردن ناگهانی پدال گاز پس از تختهگاز رفتن شنیده میشود.
- صدای وست گیت: اگر خودرو مجهز به وست گیت اکسترنال با لوله خروجی مجزا به سمت هوای آزاد (Screamer Pipe) باشد، در حالت تختگاز و دقیقاً در اوج تولید بوست، صدای غرش فوقالعاده سهمگین و گوشخراش اگزوز بدون عبور از سایلنسر در محیط طنینانداز میشود که بیانگر رسیدن بوست به حد تعیینشده است.
تفاوت در هدف عملکردی
به طور خلاصه، تفاوت بلو آف و وست گیت در ماموریت نهایی آنها خلاصه میشود:
- بلو آف: محافظت از قطعات مکانیکی شفت و پروانه کمپرسور و ممانعت از ایجاد لگ توربو در اثر افت شتاب شفت هنگام تعویض دندهها.
- وست گیت: محافظت از کل موتور در برابر پدیده مخرب اوربوست و ایجاد امکان تنظیم دقیق توان خروجی بر اساس منحنی گشتاور مورد نظر.
جدول مقایسه جامع مشخصات و تفاوت بلو آف و وست گیت
| شاخص فنی / عملکردی | سوپاپ بلو آف (Blow Off Valve) | وست گیت (Wastegate) |
|---|---|---|
| وظیفه اصلی | تخلیه فشار هوای فشرده بازگشتی | کنترل سرعت توربین از طریق انحراف گاز اگزوز |
| محل استقرار در خودرو | مدار اینتیک (لوله مابین توربو و تراتل) | مدار منیفولد خروجی دود (اگزوز) |
| سیال کاری | هوای اتمسفریک متراکم و خنک | گازهای حاصل از احتراق فوقالعاده داغ |
| محدوده دمای عملیاتی | ۲۰ الی ۶۰ درجه سانتیگراد | ۷۵۰ الی ۱۰۵۰ درجه سانتیگراد |
| زمان وارد عمل شدن | هنگام بستن دریچه گاز (رها کردن پدال) | هنگام تختهگاز رفتن و رسیدن به بوست هدف |
| عامل محرک سوپاپ | وکیوم مانیفولد + فشار هوای پشت دریچه | فشار مستقیم بوست به دیافراگم کنترلر |
| جنس بدنه و ولو | آلیاژ آلومینیوم سبک بیلت (Billet 6061) | چدن داکتیل، استیل نسوز و آلیاژ اینکونل |
| اثر ناشی از خرابی قطعه | سرج توربو، شکستن پرهها و لقی شفت | اوربوست، شکستن پیستون یا افت کامل توان |
| خروجی صوتی | صدای “پسییی” ناگهانی در شیفت دنده | غرش پیوسته تخلیه اگزوز تحت بار کامل |
چه زمانی به بلو آف نیاز داریم و چه زمانی به وست گیت اکسترنال؟
دانستن تفاوت بلو آف و وست گیت نقش اساسی در انتخاب صحیح پکیج تقویتی برای پروژههای شهری یا مسابقهای ایفا میکند. هر ستاپ تقویتشده بسته به اهداف حرکتی نیازمندیهای سختافزاری متفاوتی دارد.
علائم خرابی سوپاپ تخلیه توربو و نیاز به تعویض بلو آف
اگر بلو آف دچار نقص فنی، فرسودگی دیافراگم یا نشتی سیت شود، علائم زیر بروز خواهند کرد:
- نشت بوست (Boost Leak): باز ماندن ناقص سوپاپ موجب افت فشار هوای ارسالی به موتور و کاهش شتاب خودرو میشود.
- صدای بالبال زدن کمپرسور (Flutter): باز نشدن به موقع بلو آف سبب چرخش معکوس هوا روی پرهها شده و صدایی شبیه به “چو-چو-چو” تولید میکند که هشداری جدی برای سرج توربو است.
- افت پاسخگویی توربو در تعویض دنده: کاهش ناگهانی دور پروانه توربین و تاخیر طولانی (Turbo Lag) در آغاز دنده بعدی.
دلایل ارتقا به وست گیت اکسترنال در ستاپهای بوست بالا
استفاده از وست گیت اکسترنال زمانی ضرورت پیدا میکند که:
- ستاپ توربوشارژر دارای هوزینگهای اگزوز بزرگ مسابقهای فاقد وست گیت داخلی باشد.
- بوستهای فراتر از ۱ الی ۲ بار اعمال شده و پورت کوچک وست گیت فابریک قادر به تخلیه سریع دود نباشد.
- نیاز به کنترل دقیق و پلهپله فشار به کمک سیستمهای مدیریت بوست مبتنی بر دنده (Boost by Gear) و کنترل الکترونیکی وجود داشته باشد.
چالشها و الزامات نصب بلو آف روی پژو و موتورهای داخلی
موضوع نصب بلو آف روی پژو (نظیر پیشرانههای TU5 توربو شده، XU7 تقویت شده و EF7 توربوشارژ کارخانهای) یکی از پرسشهای رایج تیونرها است. با توجه به تفاوت بلو آف و وست گیت، توجه به نکات زیر در این پروژهها الزامی است:
- در خودروهایی نظیر سورن توربو یا دنا پلاس توربو با سیستم مدیریت موتور مجهز به مپسنسور (MAP-based)، نصب بلو آف اتمسفریک مشکلی در محاسبات سوخترسانی ایجاد نخواهد کرد.
- در صورتی که خودرویی با سنسور MAF تقویت شود، حتماً باید از سوپاپهای دوگانه (Dual Port) یا دامپ ولو چرخشی استفاده گردد تا خروج هوای محاسباتی، تعادل نسبت استوکیومتری سوخت و هوا را برهم نزند.
- اتصال صحیح شلنگ خلاء با قطر مناسب از پشت دریچه گاز به پشت دیافراگم بلو آف برای واکنش بدون تاخیر پیستون الزامی است.
معرفی بهترین برندهای بلو آف و وست گیت در بازار تیونینگ
استفاده از قطعات مطمئن و مهندسیشده در بخشهای پرتنش موتور اهمیت فراوانی دارد. آشنایی با شرکتهای برجسته جهانی به مالکان خودروها امکان میدهد قطعات مناسب را با دید باز انتخاب کنند.
برندهای برتر وست گیت در جهان
- تِیال (TiAL Sport): پیشگام در ساخت وستگیتهای اکسترنال سری MV-R و MV-S مجهز به مجاری خنککاری با مایع خنککننده (Water-cooled) برای استفاده طولانیمدت در پیست. این کالای وارداتی و از کیفیت خوبی برخوردار میباشد.
- توربواسمارت (Turbosmart): ارائهدهنده سریهای محبوب Gen-V با مکانیزم اتصال بست V-Band و امکان چرخش ۳۶۰ درجهای هوزینگ پنوماتیک. این کالای وارداتی و از کیفیت خوبی برخوردار میباشد.
- اچکیاس (HKS): سازنده وستگیتهای فوقالعاده مقاوم فولادی مخصوص مسابقات درگ و استیجهای بالای سوپراسپرتها. این کالای وارداتی و از کیفیت خوبی برخوردار میباشد.
برندهای برتر بلو آف در صنعت تیونینگ
- اچکیاس (HKS Super SQV IV): مشهورترین بلو آف دنیا با ساختار پیستون متوالی دو مرحلهای (Sequential) جهت جلوگیری کامل از هرگونه نشت بوست حتی در بالاترین فشارهای ممکن. این کالای وارداتی و از کیفیت خوبی برخوردار میباشد.
- گرِدی (GReddy): مدلهای سری FV2 با بدنه ماشینکاری شده و دیافراگم متحرک حساس که زمان پاسخدهی را به حداقل میرساند. این کالای وارداتی و از کیفیت خوبی برخوردار میباشد.
نتیجهگیری نهایی پیرامون هماهنگی BOV و Wastegate
درک عمیق تفاوت بلو آف و وست گیت نشان میدهد که عملکرد مطلوب یک موتور توربو برآیند هماهنگی کامل بین دو بخش کنترل هوای فشرده (توسط بلو آف) و کنترل دبی گازهای خروجی اگزوز (توسط وست گیت) است. تفاوت بلو آف و وست گیت در محل نصب، متریال، دمای کارکرد و منطق عملکردی ایجاب میکند که تیونرها برای هریک از این دو بخش تمهیدات محاسباتی دقیقی در نظر بگیرند.
بدون وجود یک سوپاپ تخلیه هوای مطمئن، توربوشارژر قربانی پدیده مخرب سرج و شکست پرهها خواهد شد؛ و بدون حضور یک وست گیت کالیبره، پیشرانه در کسری از ثانیه با خطرات ناشی از اوربوست و تخریب مکانیکی مواجه میگردد. رعایت اصول مهندسی در انتخاب، مونتاژ و نگهداری این قطعات، ضامن پایداری، عملکرد بینقص و طول عمر پیشرانه خودروی شما خواهد بود.
